導讀：目前新建凈水廠,污水處理廠,或舊廠(提高排放標)改造多采用氣水反沖洗濾池或曝氣生物濾池作為過濾裝置,這種施工技術己經形成技術規程并在國內多個水廠進行推廣應用,效果良好.
整體澆筑濾板施工前，應對每個單元格內土建結構找平、找正，使精確加工的ABS濾板模板順利安裝就位，精確找平；待鋼筋與土建預埋鋼筋連接，即可現澆混凝土，形成整體澆筑濾板。
整體澆筑濾板施工流程
施工準備→濾梁、柱找平、找正→按照ABS濾板模板(事先安裝好濾頭預埋座)→綁扎鋼筋→安裝預埋座頂蓋→現場澆筑混凝土→養護→拆除預埋座頂蓋→安裝可調式濾頭濾桿并調平→安裝濾帽→進行氣密性和可調式濾頭平整度測試→鋪設承托層及濾料。
現澆濾板施工方案
1.按照圖紙將標高引入池內，彈出整體澆筑濾板上表面標高線，清平濾梁表面，鑿除側面跑模部分，用1:2水泥砂漿找平，以便立模；

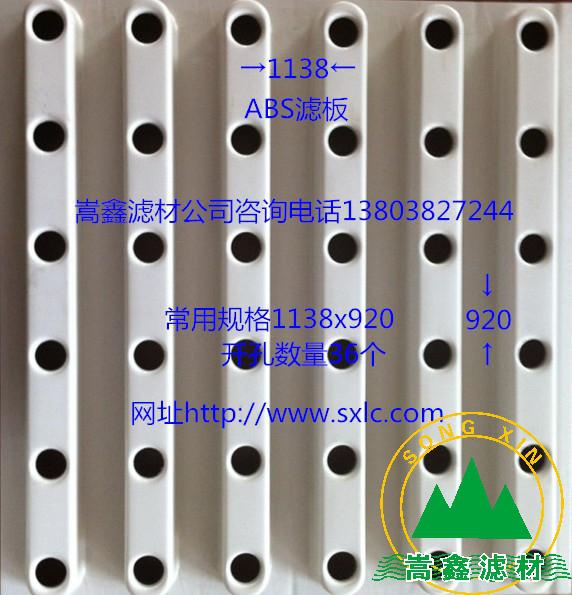

2.安裝根據濾梁間距設計購買的ABS濾板模板；
3.用螺栓和特制螺母將濾頭固定，螺母固定在模板上，特制螺母恰好能嵌在濾頭固定螺母內，澆筑濾板時可以阻止混凝土進入濾頭固定螺母內；
4.使用兩端帶孔的角鋼，一段使用螺栓固定在鋼膜上，另一端待鋼模調整好后用膨脹螺栓固定于濾梁上；
5.用膠帶和玻璃膠封閉模板縫隙；
6.利用池壁和濾梁預制鋼筋，將鋼筋與池體連成一個牢固的整體。澆筑混凝土?xí)r，使用平板振動器振實，表面壓光，僅在中心安一塊預制蓋板，以便以后檢修。也可將濾板全部現澆，不留一塊預制板，而在側墻開洞加盲板，用于拆模和日后檢修。
7.澆筑完的單元格待養護達到設計強度后，即鋪設承托層和濾料，濾料為石英砂或其他材料。
濾板整體現澆施工技術達到如下效果:
1.因濾頭固定螺母間距僅為126mm.故模板找平、澆筑混凝土后，直接抹平、壓光即可，表面平整度遠高于預制濾板。
2.整體性、耐久性、毛密性等均優于預制濾板，且降低了運背成本，保證了產能和水質。
3.現澆濾板為流水作業，施工速度快。
目前新建凈水廠、污水處理廠，或舊廠(提高排放標)改造多采用整體澆筑濾板的氣水反沖洗濾池或曝氣生物濾池作為過濾裝置，這種施工技術己經形成技術規程并在國內多個水廠進行推廣應用，效果良好。
